如何看懂工艺流程图

PID设计4大要素——管道

工艺流程图（PID）上包括了工艺所要表现的所有要素，包括四大要素：设备、管道、阀门、仪表。

管道流程

用规定的图形符号和文字代号，详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等。

§  流程图中的管道流程线均用粗实线表示。

§  对于辅助管道、公用系统管道只绘出与设备（或主流程管道）连接的一小段。

§  对于带仪表控制点的管道流程图，应画出所有管道，即各种物料的流程线，并在管道线上标注物料代号及辅助管道或公用系统管道所在流程图的图号。

§  对于各流程图间相衔接的管道，应在始（或末）端注明其连续图的图号及所来（或去）的设备位号或管道号。

§  管道流程上除应绘制流向箭头及用文字标明来源或去向外，还应对每条管道进行标注。

§  施工流程图上的管道应标注三个部分，即管道号、管径和管道等级（见有关标准）。

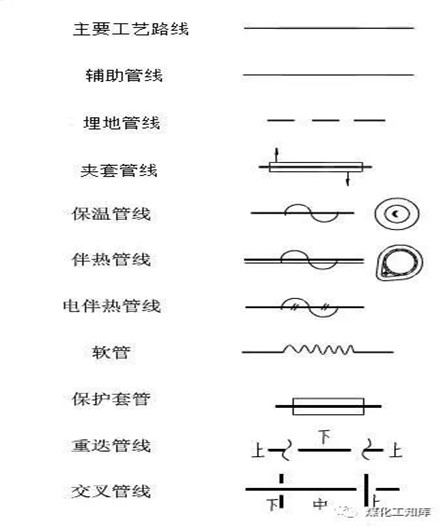

管线图例:

1、    管道规格

在PID中要表示出全部在正常生产、开车、停车、事故维修、取样、备用、再生各种工况下所需要的工艺物料管线和公用工程管线。所有的管道都要注明管径、管道号、管道等级和介质流向。管径一般用公称直径（DN）表示，根据工程的要求，也可采用英制（英寸）。若同一根管道上使用了不同等级的材料，应在图上注明管道等级的分界点。一般在PID上管道改变方向处标明介质流向。

2、    间断使用的管道

对间断使用的管道要注明“开车”、“停车”、“正常无流量（NNF）”等字样。

3、    阀件

正常操作时常闭的阀件或需要保证开启或关闭的阀门要注明“常闭（N.C）”、“铅封开（C.S.O）”、“铅封闭（C.S.C）”、“锁开（L.O）”、“锁闭（L.C）”等字样。所有的阀门（仪表阀门除外）在P&ID上都要表示出，并按图例表示出阀门的形式；若阀门尺寸与管道尺寸不一致时，要注明。阀门的压力等级与管道的压力等级不一致时，要标注清楚；如果压力等级相同，但法兰面的形式不同，也要标明，以免安装设计时配错法兰，导致无法安装。

4、    管道的衔接

管道进出PID中，图面的箭头接到哪一张图及相接设备的名称和位号要交待清楚，以便查找相接的图纸和设备。

5、    两相流管道

两相流管道由于容易产生“塞流”而造成管道振动，因此应在PID上注明“两相流”。

6、    管口

开车、停车、试车用的放空口、放净口、蒸汽吹扫口、冲洗口和灭火蒸汽口等，在PID上都要清楚地标示出来。

7、    伴热管

蒸汽伴热管、电伴热管、夹套管及保温管等，在PID中要清楚地标示出来，但保温厚度和保温材料类别不必示出（可以在管道数据表上查到）。

8、    埋地管道、管道附件

所有埋地管道应用虚线标示，并标出始末点的位置。

各种管路附件，如补偿器、软管、永久过滤器、临时过滤器、异径管、盲板、疏水器、可拆卸短管、非标准的管件等都要在图上标示出来。

9、    样点

取样点的位置和是否有取样冷却器等都要标出，并注明接管尺寸、编号。

10、   特殊要求

管道坡度、对称布置和液封高度要求等均必须注明。

11、   成套设备接管

PID中应标示出和成套供应的设备相接的连结点，并注明设备随带的管道和阀门与工程设计管道的分界点。工程设计部分必须在PID上标示，并与设备供货的图纸一致。

12、   扩建管道与原有管道

扩建管道与已有设备或管道连接时，要注明其分界点。已有管道用细实线表示。

13、   装置内、外管道

装置内管道与装置外管道连接时，要画“管道连接图”。并列表标出管道号、管径、介质名称；装置内接往某张图、与哪个设备相接；装置外与装置边界的某根管道相接，这根管道从何处来或去何处。

14、   特殊阀件

双阀、旁通阀在PID上都要标示清楚。

15、   清焦管道

在反应器的催化剂再生时，须除焦的管道应标注清楚。
