淄博康业环保科技有限公司员工技能培训资料（第16期）

时间：2023-05-22 点击:422次

如何看懂工艺流程图

PID设计4大要素——阀门

  工艺流程图（PID）上包括了工艺所要表现的所有要素，包括四大要素：设备、管道、阀门、仪表。


阀门等管件

  管道上的阀门及其他管件，应用细实线按标准所规定的符号在相应处画出，并标注其规格代号。

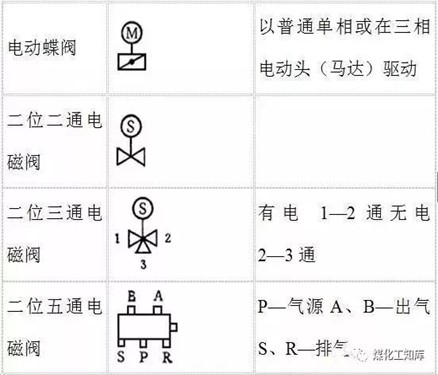

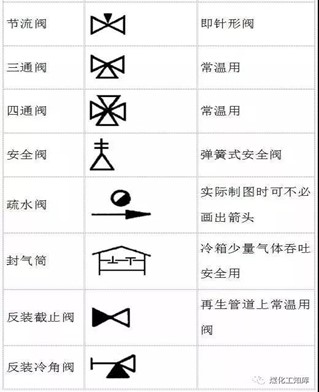

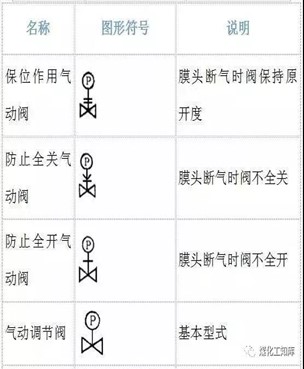

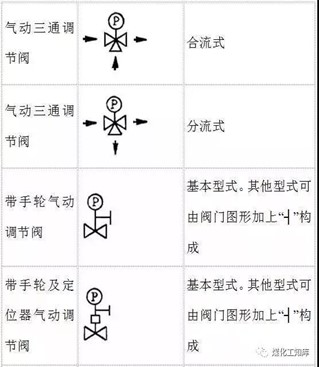

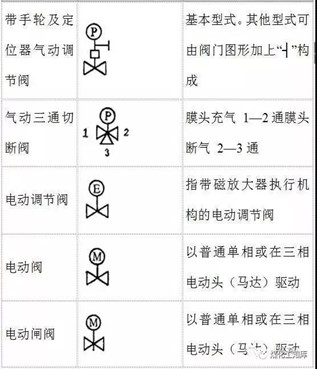

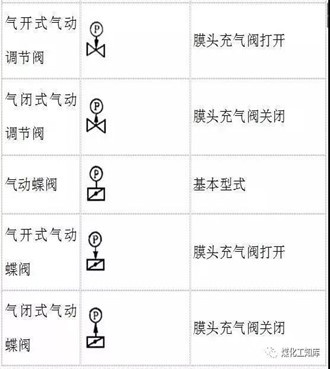

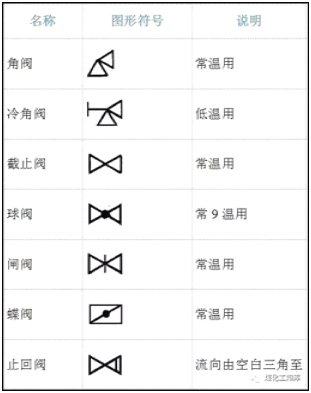

常用阀门图例：
