淄博康业环保科技有限公司员工技能培训资料(第17期)

时间:2023-05-31 点击:224次

如何看懂工艺流程图

PID设计4大要素——仪表

工艺流程图(PID)上包括了工艺所要表现的所有要素,包括四大要素:设备、管道阀门仪表

仪表控制

在工艺管道及仪表流程图中仪表控制点以细实线在相应的管道上用符号画出。符号包括图形符号和字母代号,它们组合起来表示工业仪表所处理的被测变量和功能,或表示仪表、设备、元件、管线的名称。

图形符号

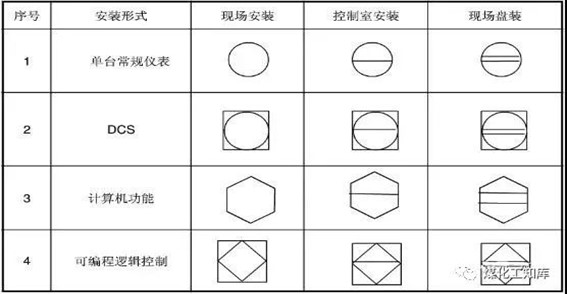

仪表(包括检测、显示、控制等仪表)的图形符号是一个细实线圆圈,直径约10mm。需要时允许圆圈断开。必要时,检测仪表或元件也可以用象形或图形符号表示。



字母代号

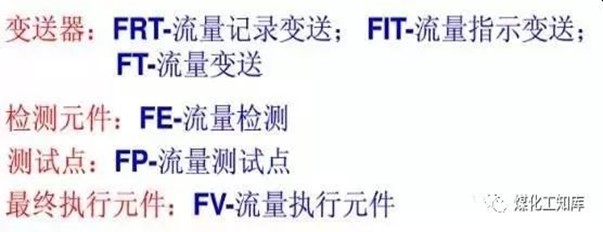

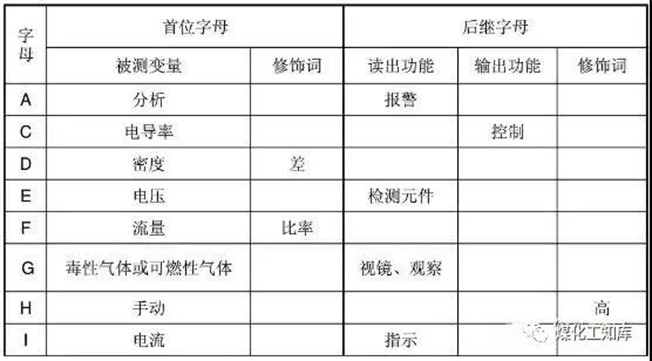

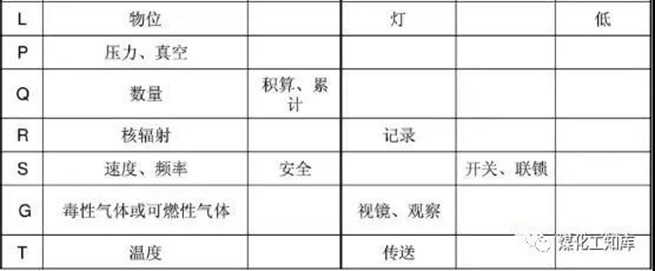

表示被测变量和仪表功能的字母代号。

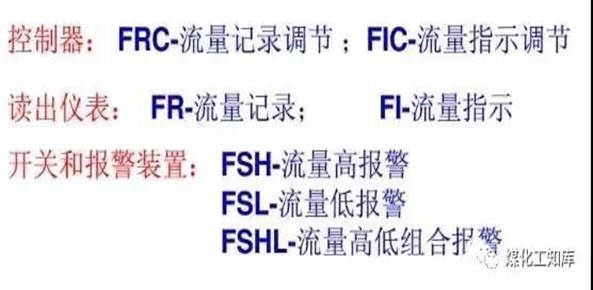

常用字母代号:



被测变量及仪表功能字母组合示例:



仪表位号

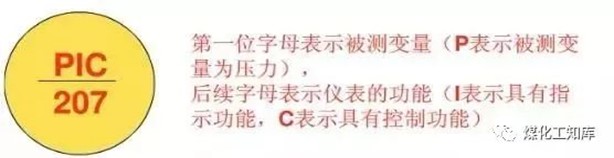

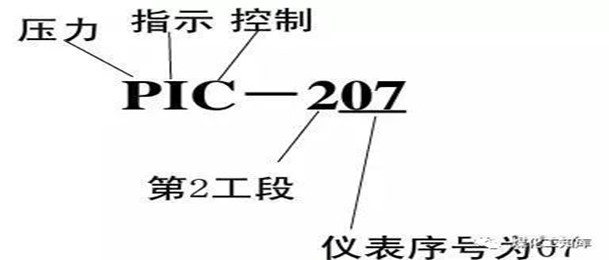

在检测控制系统中,构成一个回路的每个仪表(或元件)都应有自己的仪表位号。仪表位号由字母与阿位伯数字组成。第一位字母表示被测变量,后继字母表示表的功能。一般用三位或四位数字表示装置号和仪表序号。
